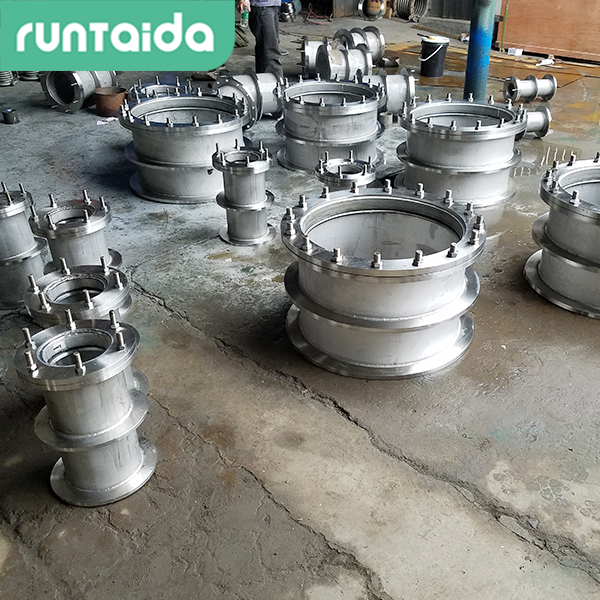

不銹鋼防水預埋套管A型
- 品牌：???潤泰達
- 型號：???02S404
柔性防水套管適用于有地震設防要求的地區，管道穿墻處承受振動和管道伸縮變形，或有嚴密防水要求的建筑物，按結構柔性防水套管分為A型和B型，A型一般用在水池或穿入墻內，B型用于穿入構建筑物外墻，另外密封圈也有區別，Ⅰ型密封圈用于一般防水要求，Ⅱ型密封圈用于較嚴密的防水要求。按形狀分為錐形圈和圓形圈。當柔性防水套管的安裝與其他設備連接的比較近，比如泵或增壓設備，應在其他設備的前端加裝柔性接頭，起到很好的保護作用。
柔性防水套管按質量分類
柔性防水套管因?yàn)槭袌?chǎng)的不規范競爭，現階段分為國標和非標兩種，國標指按建設部相關的02S404或02S312標準圖集選材和生產，對法蘭厚度、翼環厚度、管徑與管壁厚度都有嚴格的要求。按設計標準尺寸制作。非標指在外形與大概結構符合圖集要求外，對法蘭厚度、翼環厚度、管徑與管壁厚度做出下差尺寸，從而減少重量，降低成本。嚴格來說，這些是不合格的產品，當然對厚度及管壁做稍微下差尺寸，能減少工程成本也不至于影響使用，但是一定程度上影響使用性能。
ZYS808柔性防水套管尺寸重量表
|
Dg |
D1 |
D2 |
D3 |
D8 |
D9 |
D10 |
l 0 |
l |
l 1 |
l 2 |
l 3 |
C |
δ 1 |
δ 2 |
δ 3 |
b 1 |
b 2 |
b 3 |
d |
h |
k |
ф |
M |
螺孔n |
|
50 |
60 |
70 |
90 |
108 |
109 |
99 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
70 |
73 |
83 |
103 |
121 |
122 |
112 |
60 |
60 |
70 |
50 |
12 |
1.8 |
4 |
4 |
10 |
14 |
10 |
10 |
20 |
5 |
4 |
14 |
12 |
4 |
|
80 |
89 |
99 |
121 |
140 |
141 |
130 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
100 |
108 |
118 |
140 |
159 |
160 |
149 |
60 |
60 |
75 |
55 |
14 |
2 |
4.5 |
4 |
11 |
16 |
10 |
10 |
20 |
5 |
4 |
18 |
16 |
4 |
|
125 |
133 |
141 |
161 |
180 |
181 |
168 |
50 |
60 |
75 |
50 |
16 |
2 |
5.5 |
4 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
150 |
159 |
165 |
185 |
203 |
204 |
190 |
50 |
60 |
75 |
50 |
16 |
2 |
6 |
4.5 |
10 |
18 |
10 |
10 |
16 |
6 |
5 |
18 |
16 |
8 |
|
200 |
219 |
229 |
249 |
273 |
274 |
258 |
60 |
60 |
75 |
50 |
16 |
2 |
7 |
6 |
10 |
20 |
10 |
15 |
20 |
8 |
7 |
18 |
16 |
8 |
|
250 |
273 |
281 |
301 |
325 |
326 |
308 |
50 |
60 |
75 |
50 |
16 |
2 |
8 |
7 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
18 |
16 |
12 |
|
300 |
325 |
332 |
352 |
377 |
378 |
358 |
50 |
60 |
80 |
55 |
16 |
2.5 |
9 |
8 |
10 |
20 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
350 |
377 |
383 |
401 |
426 |
427 |
406 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9.5 |
9 |
9 |
22 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
12 |
|
400 |
426 |
434 |
454 |
480 |
481 |
461 |
50 |
60 |
85 |
55 |
20 |
2.5 |
9 |
9 |
10 |
24 |
10 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
450 |
480 |
486 |
506 |
530 |
531 |
511 |
50 |
60 |
85 |
60 |
20 |
2.5 |
9 |
9 |
10 |
24 |
12 |
15 |
16 |
8 |
7 |
23 |
20 |
16 |
|
500 |
530 |
540 |
560 |
588 |
589 |
569 |
60 |
70 |
95 |
65 |
20 |
2.5 |
9 |
9 |
10 |
25 |
12 |
15 |
20 |
8 |
7 |
23 |
20 |
16 |
|
600 |
630 |
640 |
660 |
688 |
689 |
669 |
60 |
70 |
95 |
65 |
22 |
2.5 |
9 |
9 |
10 |
26 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
20 |
|
700 |
720 |
730 |
750 |
778 |
779 |
759 |
60 |
75 |
110 |
75 |
25 |
2.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
25 |
22 |
24 |
|
800 |
820 |
830 |
850 |
878 |
879 |
859 |
60 |
75 |
110 |
75 |
25 |
3.5 |
9 |
9 |
10 |
28 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
900 |
920 |
930 |
950 |
978 |
978 |
959 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
24 |
|
1000 |
1020 |
1030 |
1050 |
1078 |
1079 |
1059 |
60 |
75 |
110 |
75 |
27 |
3.5 |
9 |
9 |
10 |
30 |
12 |
20 |
20 |
10 |
9 |
30 |
27 |
28 |
